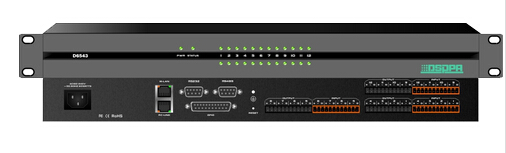

D6543 12进12出数字音频处理器

★ 自带中英文操作软件

★ 12路平衡式话筒／线路输入，采用裸线接口端子。

★ 12路平衡式输出，采用裸线接口端子。

★ 24 bit/48kHz A/D、D/A转换， 最高可达96kHz取样率；

★ 两片高速DSP处理芯片TI L1383648MIPS/2746MFLOPS 64bit处理内核；

★ 编组控制功能；

★ 通道拷贝、粘贴、联控功能；

★ 自适应POE外部面板控制接口；

★ M-LAN*多用途数据传输及控制端口；

★ 内置自动摄像跟踪功能；

★ RS-232双向串行控制接口用于控制外部其它设备如：视频矩阵等RS-232设备，或接收第三方RS－232控制，如RS-485摄像机控制端口；

★ GPIO可编程控制接口；

★ 支持SNMP/SMTP远程管理；

★ 支持50组场景预设功能；

    ★ 直观、图形化软件控制界面，可工作在32bit,WindowsNT4.0／2000／XP/Windows7。

    ★ 有自动反馈消除器（AFC）、均衡、增益、延迟、PEQ、压缩、分频、限制器和全通滤波器相位调整功能

型号

D6543

输入源

输入方式可切换平衡话筒或线路，采用凤凰插接口。

幻像供电

DC 48V

频率响应

20～20kHz ，±0.06;

动态范围

103dB THD＜1% @ 1kHz

总谐波失真

-85dB THD ≤0.0056% @1kHz，+4dBu

通道隔离度

80dB

本底噪声

-80dBA

输入增益可调范围

-35～25dB (-20dB Pad)，-15～45dB ;

信躁比

103.7 dB

CMRR(共模抑制比)

85dB @20dBu ,1kHz；81dB@4dBu,1kHz;

延时器•时间

0 mS～2000 mS距离0 m～680 m

输出阀电平

-72.0 dB～0.0dB，±12 dB

接口

凤凰插口标称输入电平：+4 dBu线路电平，20 dB动态余量。

最大输出电平

+24 dBu

输入阻抗

≥10kΩ平衡

输出阻抗

≤600Ω平衡

交流电源

100V~230V AC，50Hz /60Hz

工作温度

0℃至40℃

外包装尺寸(mm)

545 x 365 x 145

重量

5 KG

说明

±表示每次调节的最小变化值。
